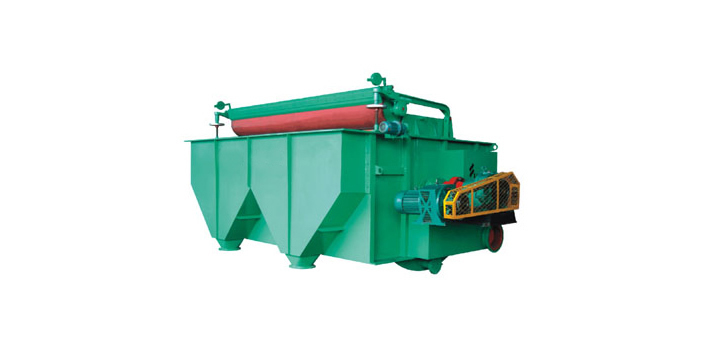

Дисковый сгуститель
Сравнивая наш дисковый сгуститель с другими типами сгустителей для волокнистых масс, следует отметить простую и рациональную конструкцию, удобство в установке и обслуживании, высокую производительность, универсальность. Данное оборудование завоевало широкую популярность на целлюлозно-бумажных комбинатах.
Согласно расположению приводной части, наши сгустительные машины подразделяется на два типа. В том случае, если пользователь стоит лицом к выходному отверстию и видит барабан, при этом приводная секция расположена справа, то такая машина называется "правым сгустителем" и обозначается литерой “Y. В том случае, если приводная секция расположена с левой стороны, машина называется "левым сгустителем" и обозначается литерой “Z.”
Технические параметры
| Виды пульп | Целлюлозная | Тростник | Солома |
| Входная консистенция % | 0.5-1 | 0.5-1 | 0.5-1 |
| Выходная консистенция % | 4-6 | 4-6 | 4-6 |
| Производительность т/м 2. д | 3-3.5 | 2-2.5 | 1-1.5 |
| Модель | |
|
|||||
| Площадь барабанного фильтра (м 2 ) | 5 | 10 | 15 | 20 | 25 | 30 | 35 |
| Диаметр барабана (мм) | ￠ 1500 | ￠ 2000 | ￠ 2500 | ||||
| Ширина барабана (мм) | 1065 | 2020 | 3300 | 3300 | 4055 | 4650 | |
| Скорость вращения (об / мин) | 1.5-15 | 1.2-12 | 10.6-106 | 0.8-8.2 | |||
| Диаметр нажимного вала (мм) | ￠ 460 | ￠ 500 | |||||
| Ширина поверхности нажимного вала (мм) | 1129 | 2141 | 3400 | 3400 | 4055 | 4650 | |
| Давление нажимного вала Н/см | 10 | ||||||
| Давление в трубе для подачи воды (МПа) | 0.4 | ||||||
| Количество качания трубы для подачи воды (раз/мин) | 25 | ||||||
| Амплитуда качания трубы для подачи воды (мм) | 80 | ||||||
| Размер входного отверстия для пульпы (мм) | Dg250 | Dg300 | Dg250 (два) | Dg300 (два) | Dg300 (два) | Dg300 (два) | Dg300 (два) |
| Размер выходного отверстия для пульпы (мм) | Dg200 | Dg250 | Dg250 | Dg300 | Dg200 (два) | Dg300 | Dg300 |
| Выходное отверстие для воды (мм) | Dg200 | Dg250 | Dg250 | Dg350 | Dg400 | Dg400 | Dg400 |
| Размер дренажного отверстия (мм) | Dg150 | ||||||
| Марка двигателя для барабана | YCTG180 -4A /4 | YCTG180 -4B/5.5 | YCT200 -4B/7.5 | YCT200 -4B/7.5 | YCT225 -4B/11 | YCTD180 -4B/11 | |
| Двигатель трубы для подачи воды | BWY12 -59/0.75 | ||||||
| Размеры машины (Д×Ш×В) мм | 2240×2780 ×2400 |
4200×2930 ×2400 |
5505×2850 ×2400 |
5350×3570 ×2820 |
5210×3570 ×2820 |
6700×4550 ×3500 |
7370×4550 ×3500 |
| Вес (кг) | 4790 | 6820 | 8070 | 9400 | 10860 | 18300 | 19600 |
Особенности конструкции и установочные размеры
Дисковый сгуститель состоит из резервуара, вращающегося барабана, нажимного вала, шаберного ножа, трубы для подачи воды качающегося типа, устройства уплотнения и приводной секции.
1. Резервуар
В резервуаре расположены все компоненты привода машины, за исключением движущихся частей. Резервуар изготовлен из стальных пластин методом сварки. В фильтрационном баке используется метод обратного потока. Пульпа попадает в резервуар через входное отверстие под фильтрационным баком, и определенное количество пульпы доставляется в нижнюю часть фильтрационного бака, для разбавления массы высокой консистенции. Также в резервуаре находится выходное отверстие для пульпы и выходное отверстие для воды. Дренаж воды можно регулировать при помощи затвора, для того, чтобы контролировать уровень жидкости в фильтрационном баке.
2. Вращающийся барабан
Вращающийся барабан может иметь два типа конструкции. Первый тип представляет собой барабан со спицами и фильтровальную пластину из литого полистирола. Данный тип фильтровальный пластины обладает рядом преимуществ, по сравнению с предыдущими версиями, включая легкий вес, износостойкость, длительный срок службы и простое обслуживание. Второй тип представляет собой спицу, установленную на листе из нержавеющей стали. Данная структура также обладает рядом преимуществ по сравнению с предыдущими версиями, включая износостойкость, длительный срок службы, отличную способность обезвоживания и т.д.
3. Нажимной вал
Нажимной вал установлен поверх барабана и используется для осуществления финального отжима пульпы. После сгущения, пульпа прилипает к резиновой поверхности нажимного вала. После воздействия шаберного ножа пульпа упадет в выходной резервуар, после чего будет выведена через выходное отверстие. Линейное давление нажимного вала на барабан составляет 10 Н/м, и его можно регулировать при помощи длины упорной пружины, в зависимости от толщины пульпы, которую необходимо получить.
4. Сеткоочиститель
В качестве сеткоочистителя в данной машине используется качающаяся трубка для подачи воды. Она имеет независимый редукторный привод. Это повышает эффект очистки, и улучшает эффективность сгущения.
